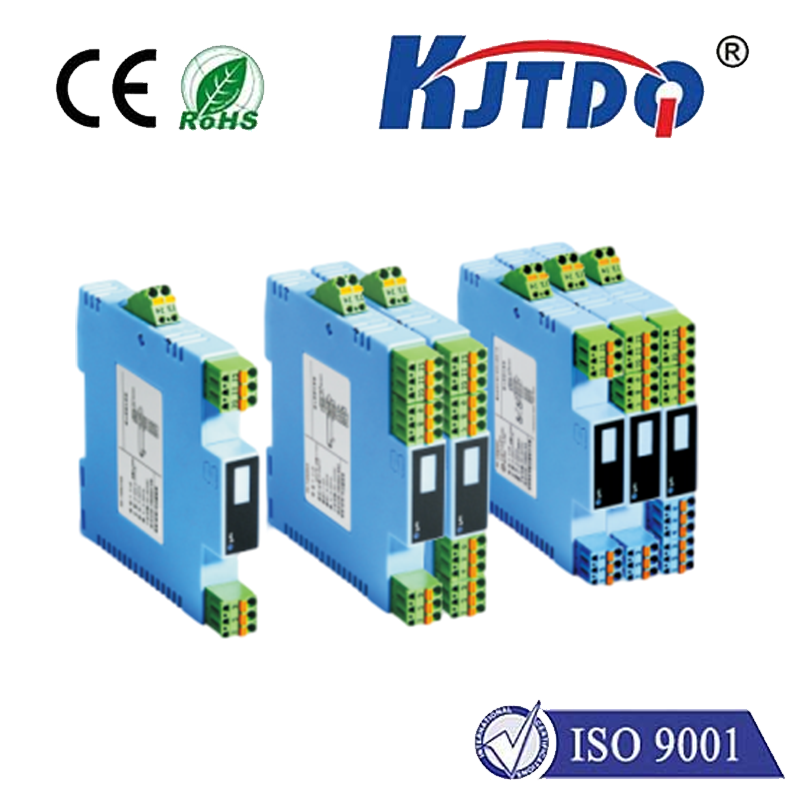

KJT-7952隔離安全柵
- 供電電壓范圍：20～30VDC
- 額定供電電壓：24VDC
- 外形尺寸：16×116×110（mm）
- 工作環境溫度：-20℃～＋60℃
- 安全認證參數：40
將安全區的電源通過開關接點 （或晶體管、邏輯電平信號） 方式來控制危險區的現場設備，輸出隔離的邏輯電壓信號。適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量?jī)?chǔ)存的簡單設備。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電，45mA輸出）：?jiǎn)瓮ǖ?< 75mA
雙通道 < 110mA
● 從安全區輸入
A. 選擇觸點開關
B. 選擇晶體管：電氣容量 30VDC，100mA
C. 選擇電平信號：高電平 ≥ 4.5V / 低電平 ≤ 1V
● 向危險區輸出
輸出信號：邏輯電壓信號
● 綜合通用參數
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
外形尺寸：16×116×110（mm）
工作環境溫度：-20℃～＋60℃
● 安全防爆認證參數
防爆等級標志：[Exia Ga]IIC
安全認證參數： 40
88 07
輸入類型：適合觸點開關、晶體管或邏輯電平信號
： 輸入開關閉合 ≤5V
輸入開關打開 15~30V
輸入電流 ≤3mA / 24V
開關延時 ≤2ms
輸入特性:
輸入開關閉合或晶體管導通，向危險區設備供電。
輸入開關斷開或晶體管不導通，不向危險區設備供電。

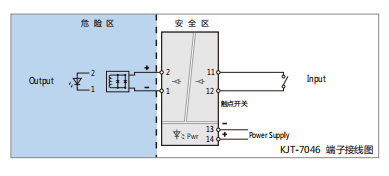

輸出等效電路（圖一）：
輸出特性曲線（圖二）：
最小輸出電壓：45mA時，12V
最大輸出電壓：24V
最大輸出電流：45mA
機殼材質 / 防護等級：阻燃ABS/IP20
適用于連接的現場設備及所處危險區域：電磁閥、報警器、
發光二極管或其它本安設備。
0區、1區、2區；IIA、IIB、IIC 危險區。
Um = 250VAC/DC Uo = 25.2VDC Io = 1 mA
Po = 0. W Lo = 1.0 mH Co = 0. μF
