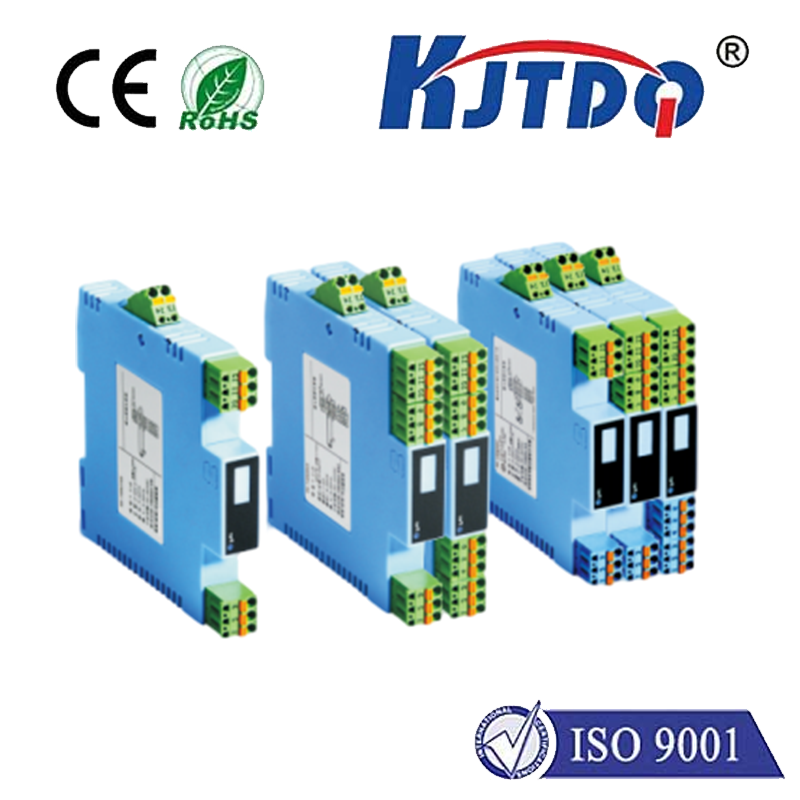

KJT-8722隔離安全柵
- 電流信號輸入：4~20mA
- 電壓降：≤ 2V（20mA）
- 過載電流：≤35mA
- 輸出電流：4～20mA
- 輸出紋波：< 10mVp-p
使用時無需外接供電電源，其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾。該無源隔離器的輸入回路-輸出回路之間電磁隔離。標準的35mmDIN 導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。
● 輸 入
電流信號輸入：4~20mA
等效輸入阻抗：100Ω＋負載電阻（輸入為20mA時）
電壓降：≤ 2V（20mA）
過載電流：≤35mA
● 輸 出
輸出電流：4～20mA

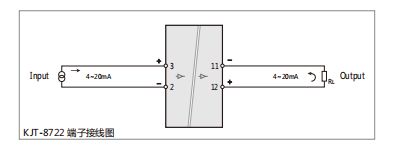

輸出負載能力：見下列計算圖示
輸出負載電阻（RL）計算式 RL ≤（Ui-Ud）÷ 0.02
輸出紋波：< 10mVp-p
● 綜合參數
標準精度 ±0.1%（負載為100Ω）
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出之間 ≥100MΩ / 500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質 / 防護等級：阻燃ABS/IP20
外形尺寸：16×104×110（mm）
