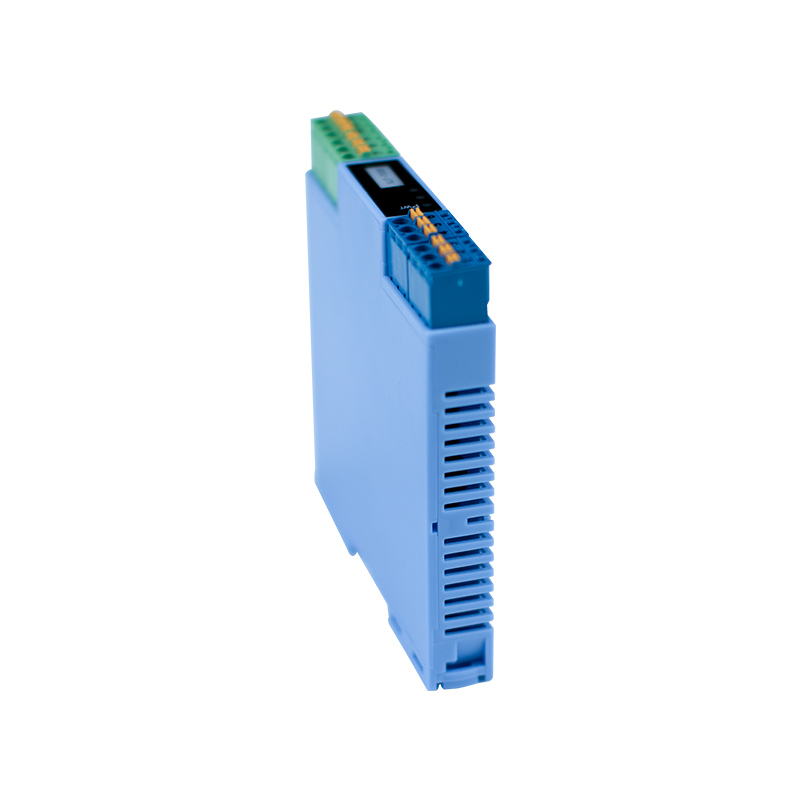

本安型開關量輸入隔離安全柵
- 產品系列：KJT-70□□-□□
- 供電電壓：24V
- 輸入方式：觸點開關或NAMUR接近開關信號
- 輸出方式：繼電器/晶體管
- 安裝方式：導軌安裝
· 接收來自危險區域的觸點開關或NAMUR接近開關信號, 通過隔離, 以繼電器觸點輸出方式傳送至安全區的控制系統或其它儀表。
· 雙通道，兩路輸入，兩路輸出。
· 直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。

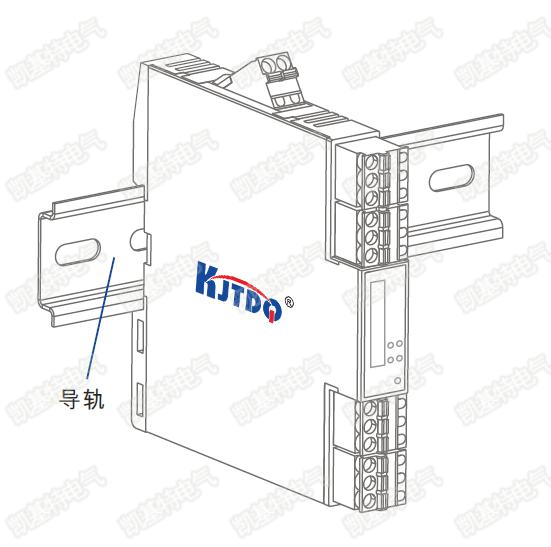

· 采用標準的35mm DIN導軌卡式安裝?？砂尾宓慕泳€插頭端子,彈簧壓緊連接。
· 此儀表屬于“ 本安型” 電 氣設備，安裝在安全場所。
· 安裝、電氣連接和操作應該由有電工技術資質的專業人員進行。
· 請遵守所述的安裝方面的要求。請遵守相應的規章及安全規定、以及技術方面的常規守則。
· 技術數據請參閱本使用說明書。
· 禁止對儀表內部的電路進行任何修改,不得擅自維修該儀表。
· 只能用一個同類儀表替換, 只有制造商才可以執行維修操作。
· 該儀表防護等級為IP20 (IEC 60529/EN 60529), 適合在清潔、干燥的環境內使用。不要給設備施加超過其設計能力的負荷。
· 在本安側進行測量時, 必須遵守連接本安型電氣設備的相關規定。在本安電路內只能使用允許用于此類電路的設備。
· 只有在儀表斷電的狀態下, 才允許進行安裝或拆卸、連接或者斷開接線。
· 如果出現儀表損壞、不當負荷或者功能故障時，要將儀表停機，并立即撤出。
輸入 | 代碼 | 說明 |
觸點開關或NAMUR接近開關 (注: 觸點開關需要連接線路故障傳感器) | K | 有線路故障檢測功能 |
觸點開關或NAMUR接近開關 | C | 無線路故障檢測功能 |
輸出 | 代碼 | |
繼電器輸出點 | S | |
晶體管 | T | |
電平信號 | P |
供電電壓范圍：20~30VDC
額定供電電壓 ：24V DC
電流消耗(24VDC供電, 繼電器輸出) ：<60 mA ◆ 從 危險區輸入
觸點開關或符合DIN 19234的NAMUR接近開關。開路電壓：8V±0 .5V
開關閾值：1.2~2.1mA
回滯：0.2mA (典型值)
● 向安全區輸出
輸出類型： ① 繼電器觸點; ② 晶體管; ③ 電平信號 (訂貨時請選擇輸出類型)
① 繼電器觸點
觸點特性：24VDC，2A ；
負載類型：電阻性負載
響應時間：≤10ms
② 晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出 高電平: VCC； 低電平: ≤2.5V
晶體管發射極輸出 高電平: VCC-2.5V; 低電平:≤ 0.5V
③ 電平信號
高電平： 4.5V ~ 5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA
儀表出廠的設定狀態為輸入與輸出同相, 即輸入開關吸合，輸出繼電器也吸合。儀表面板上的輸出狀態指示燈亮。
◆ 儀表指示燈
儀表面板上的LED 指示燈:
PWR為電源指示燈(通電, 指示燈亮)
OUT1 為第一路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
OUT2 為第二路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥1 00MΩ / 500VDC工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍： 5～95％RH （無冷凝）
外殼材料：阻燃ABS
防護等級：IP 20
外形尺寸 / 整機重量 ：16×1 16×1 10（mm）;約110g~120g
適用于連接的現場設備及所處危險區域：符合DIN 19234的NAMUR接近開關。 0區、1區、2區；IIA、IIB、IIC。

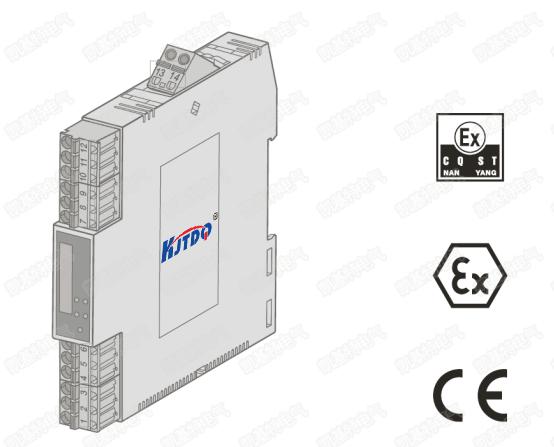

防爆等級標志： [Exia Ga]IIC
安全參數： Um = 250V AC/DC Uo = 10.5V DC Io = 22mA
Po =57.8mW Lo = 3 mH Co = 1.7μF

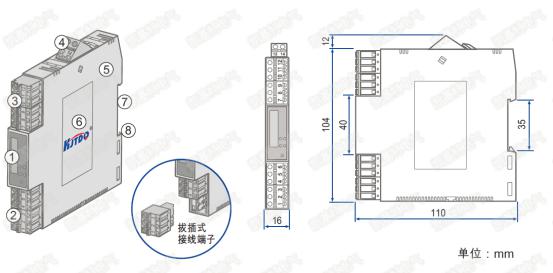

①儀表面板

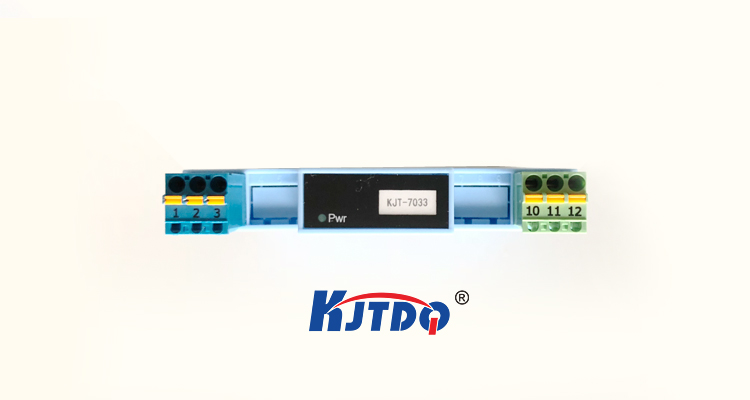

②本安側接線插頭端子(藍色)
③非本安側接線插頭端子(綠色)
④電源接線插頭端子
⑤儀表殼體

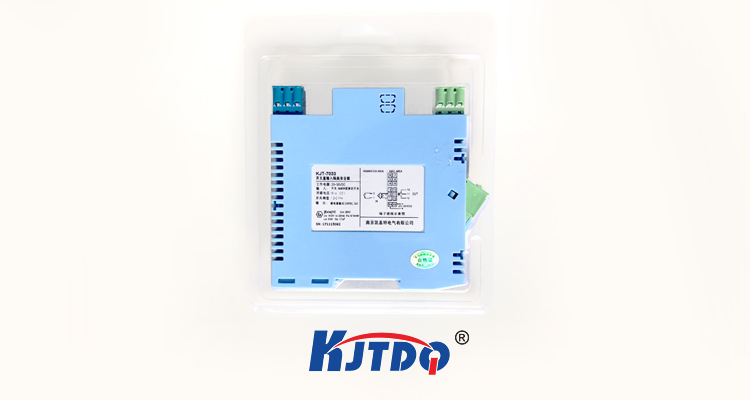

⑥產品標簽粘貼部位
⑦導軌安裝卡口
⑧導軌安裝鎖緊卡
